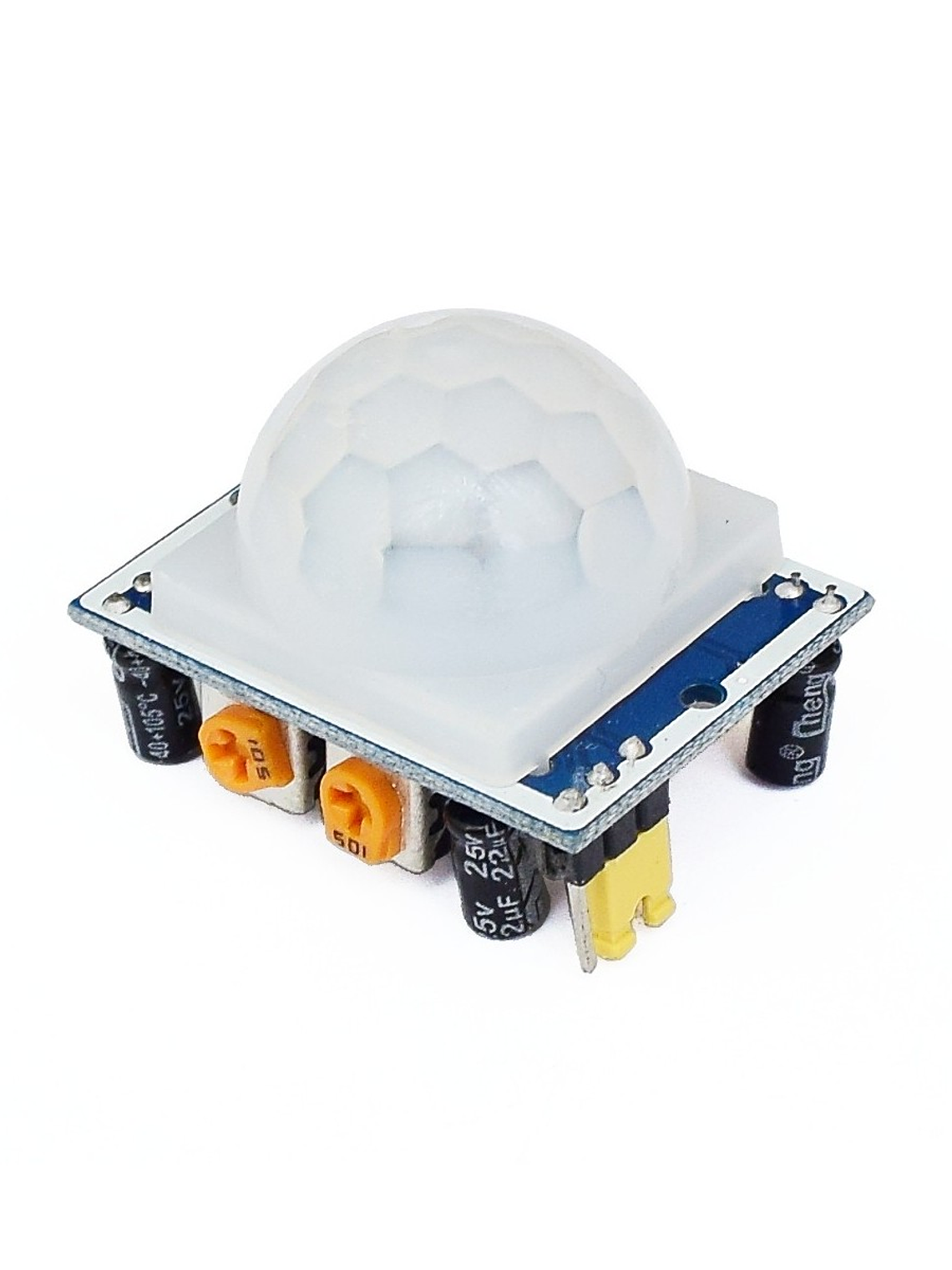

Módulo Sensor PIR HC-SR501
Descripción
El módulo HC-SR501 está integrado por un sensor PIR RE200B, lente Fresnel PIR 8002-2B y un chip controlador PIR BISS0001 además de la electrónica de acondicionamiento. El sensor Piroeléctrico RE200B puede detectar cambios de radiación infrarroja. Todo objeto (o cuerpo humano) emite cierto nivel de radiación, y entre mayor temperatura tenga, mayor radiación emitirá. El sensor dentro del detector de movimientos está dividido en 2 mitades o 2 lados. La razón para esto es que estamos buscando la diferencia en el movimiento no el promedio. Las dos mitades están unidas por cables de modo que se cancelan una a otra, si una mitad recibe más o menos radiación IR, la salida cambiará a Alto o Bajo. El Lente Fresnel permite ampliar el rango de detección a 10 metros con un ángulo de detección de 100º aprox.
